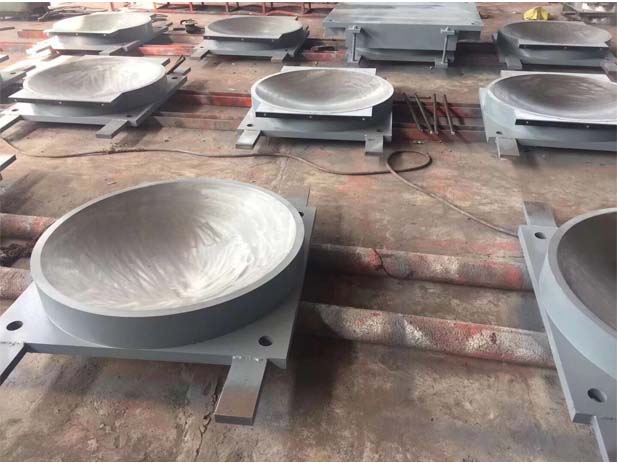

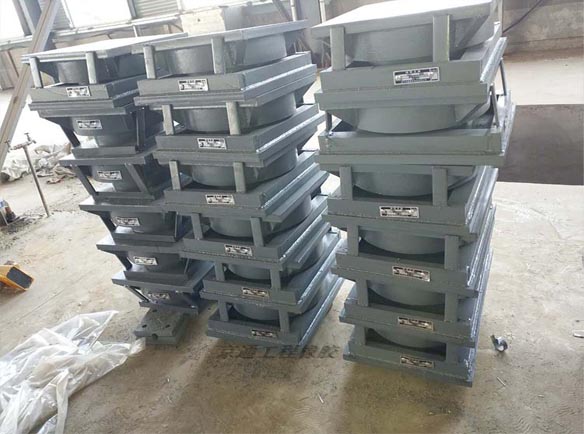

钢结构支座
发布时间：2018-07-25
钢结构支座（又名网架支座）分为四个类型：GKQZ型钢结构抗震钢球支座、GJQZ型钢结构减震钢球支座、GKGZ型钢结构抗震球型钢支座、GJGZ型钢结构减震球型钢支座，每种类型的支座又分为双向活动、单向活动和固定型三种型式。
一、钢结构支座的主要技术性能：
1、可承受竖向载荷；
2、具有抗竖向拉力的性能，保证竖向震感时上下结构不脱节；
3、具有抗水平力的性能，保证水平震感时结构不脱落；
4、可适应径向、环向的位移要求；
5、可适应任意方向的转角要求；
6、减震支座具有良好的减震性能；
7、支座通过球面传力，不出现力的缩颈现象，作用在上、下结构的反力比较均匀；
8、支座不用橡胶承压，不存在橡胶老化对支座的影响，使用寿命长。
二、支座技术参数
1、支座竖向承载力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四个级别；
2、支座的抗水平力为竖向承载力的百分之20；
3、支座抗竖向拉力：
GKQZ型、GJQZ型抗竖向拉力为竖向承载力的百分之20；
GKGZ型、GJGZ型抗竖向拉力为竖向承载力的百分之30；
4、设计转角为0.08rad（可根据用户要求另行设计）
5、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm；
6、支座滑动摩擦系数μ≤0.03（-25℃-+60℃）；
7、支座转动摩擦系数μ=0.05-0.1（GKQZ型、GJQZ型）
μ≤0.03（GKGZ型、GJGZ型）
三、钢结构支认选用时应注意的事项：
三、钢结构支认选用时应注意的事项：
1、选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。
2、选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。
3、减震支座的约束方向都给以位移和刚度，是为了工程减震的需要。
