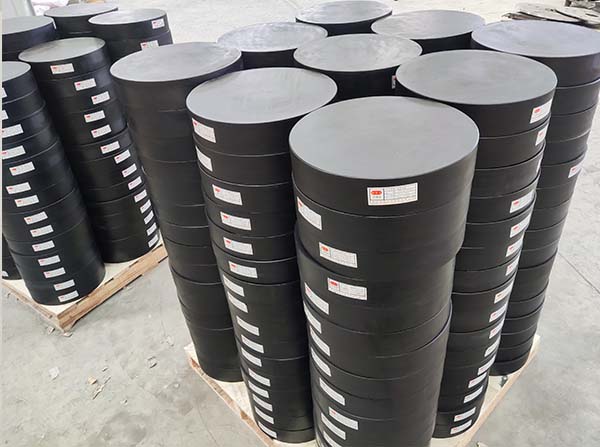

GYZ橡胶支座
发布时间：2018-07-25
我们知道板式橡胶支座按形状分为：（GJZ系列）公路矩形板式橡胶支座、（GYZ系列）公路圆形板式橡胶支座。gyz橡胶支座也被称为圆形橡胶支座，圆形板式橡胶支座，gyz支座,公路圆形板式橡胶支座等;主要适用于跨度小于30mm、位移量较小的桥梁。只是其平面形状为圆形，具有剪切变形的同等性，克服了矩形橡胶支座某些遇应力集中的现象，可将上部构造复杂变形和转动经过支座橡胶层的弹性变形来完成。在圆板橡胶支座上用特殊方法粘复一层聚四氟乙烯板（F4），使梁底不锈钢板与F4板之间的自由滑动，完成上部结构较大的位移量,它除了具有矩形橡胶支座的功能外，因其平面圆形在安装时可不考虑其方向性，在弯桥、斜交桥、曲线桥上使用，其优点更为明显。
GYZ 系列圆形板式橡胶支座的结构及性能

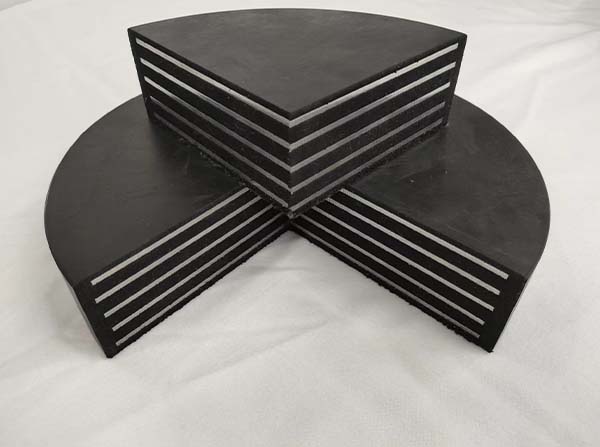

圆形板式橡胶支座由多层橡胶片与薄钢板硫化、粘合而成，它有足够的竖向刚度，能将上部构造的反力可靠的传递给墩台，有良好的弹性，以适应梁端的转动；又有较大的剪切变形能力，以满上部构造的水平位移。在上述的圆形板式橡胶支座表面粘复一层1.5mm-3mm的聚四氟乙烯圆形板式橡胶支座，制造成聚四氟乙烯滑板式橡胶支座。它除了竖向钢度与弹性变形，能承受垂直荷载及适应梁端转动外，因聚四氟乙烯板的低磨擦系数，可使梁端在四氟板表面向内滑动，水平位移不受限制；特别适宜中、小荷载，大位移量的桥梁使用‘
